هنگام خرید تجهیزات صوتی مانند باند و بلندگو، آمپلی فایر، هدفون و … باید به مشخصات فنی آنها توجه کنید یکی از این مشخصات امپدانس است. امپدانس، مفهومی فنی و کاربردی در حوزه الکترونیک است و نقش مهمی در عملکرد دستگاه های صوتی دارد بنابراین برای استفاده بهینه از تجهیزات و انتخاب درست باید درک درستی از این مفهوم داشته باشیم. این ویژگی در وضوح صدا، تطبیق تجهیزات باهم و حتی طول عمر آنها موثر است. ما در این مقاله قصد داریم توضیح دهیم که امپدانس چیست و اهمیت آن را در تجهیزات صوتی آشکار کنیم.
امپدانس چیست؟
مفهوم امپدانس Impedance در واقع به مقاومت در برابر جریان متناوب یا AC اشاره دارد. امپدانس به زبان ساده یعنی برخلاف مقاومت الکتریکی، که تنها به جریان مستقیم (DC) اعمال میشود، امپدانس شامل اثرات مقاومت، خازن، و القاگر در جریان متناوب (AC) است. واحد اندازه گیری امپدانس با اهم (Ω) است.
فرمول محاسبه امپدانس:
امپدانس بهصورت ترکیبی از مولفههای مقاومت (R) و راکتانس (X) تعریف میشود:
Z = jX + R
راکتانس نیز به دو نوع خازنی و القایی تقسیم میشود که به ترتیب اثر خازن و القاگر در مدار را توصیف میکنند.

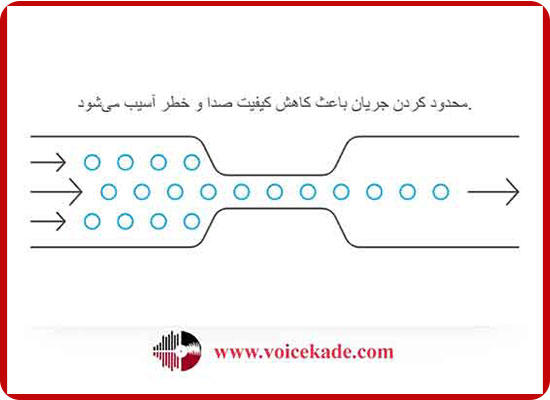

یک مثال برای مفهوم امپدانس به زبان ساده
برای اینکه بدانید امپدانس چیست ما آن را به زبان ساده در یک مثال توضیح دادیم. تصور کنید که آب از طریق یک شلنگ به یک باغچه میریزد یا میخواهید با استفاده از یک شلنگ باغچه را آب دهید.
- شلنگ در واقع نقش کابل یا اتصال بین آمپلیفایر و اسپیکر را بازی میکند.
- قطر شلنگ کاری مشابه امپدانس انجام میدهد.
اگر قطر شلنگ خیلی کوچک باشد یعنی امپدانس بالاست بنابراین جریان آب یا همان جریان الکتریکی محدود میشود. اگر قطر شلنگ خیلی بزرگ باشد یعنی امپدانس خیلی کم است و فشار زیادی به منبع آب یا همان آمپلی فایر وارد میشود و ممکن است داغ شود و آسیب ببیند.
به همین ترتیب، اگر اسپیکر و آمپلی فایر امپدانسهای نامتناسبی داشته باشند ممکن است به دستگاهها آسیب وارد شود.
اگر امپدانس اسپیکر بسیار بالا باشد مثلاً 16Ω در حالی که آمپلی فایر برای 8Ω طراحی شده است آمپلی فایر به سختی میتواند برق کافی برای اسپیکر را تأمین کند و صدای تولیدشده کم یا بیکیفیت خواهد بود.
اگر امپدانس اسپیکر بسیار کم باشد مثلاً 4Ω در حالی که آمپلیفایر برای 8Ω طراحی شده است آمپلیفایر بیش از حد کار میکند و ممکن است داغ کرده یا خراب شود.
امیدوارم این مثال شما را در فهم سادهتر امپدانس یاری کند.
با تعرف بالا از امپدانس این سوال پیش میآید که تفاوت امپدانس با مقاومت چیست
تفاوت امپدانس و مقاومت
حالا که میدانیم امپدانس چیست باید بگوییم که به طور کلی امپدانس و مقاومت شبیه به یکدیگر هستند و با واحد اندازه گیری اهم (Ω) نمایش داده میشوند. اما به طور کلی و به زبان ساده مقاومت در مدارهای DC و مستقل از فرکانس عمل می کند و همیشه مقدار ثابتی است. درحالیکه که امپدانس در مدارهای AC عمل میکند و متغیر است به طوریکه با تغییر فرکانس سیگنال، امپدانس هم تغییر میکند.
این تفاوت برای طراحی و استفاده از مدارها اهمیت ویژهای دارد، زیرا امپدانس در سیگنالهای صوتی و الکترونیکی تأثیر زیادی بر کیفیت و عملکرد تجهیزات دارد.
| ویژگی | مقاومت (Resistance) | امپدانس (Impedance) |
| نوع جریان | فقط DC و AC | فقط AC |
| مؤلفهها | فقط R | R و X (راکتانس) |
| مقدار موهومی | ندارد | دارد |
| نمایش ریاضی | R | Z = R + jX |
فرمول محاسبه مقاومت R
برای محاسبه مقاومت از فرمول زیر استفاده می کنیم. در این فرمول R نماد ریاضی مقاومت، V ولتاژ و I جریان الکتریکی است.
چرا توجه به امپدانس در تجهیزات صوتی مهم است؟
ممکن است گاهی با مسائلی مانند کاهش کیفیت صدا، افت توان یا مشکلات تطبیق اسپیکر و آمپلیفایر مواجه شوید که علت آن عدم توجه به امپدانس باشد.
- یکی از دلایل اصلی توجه به امپدانس، تطبیق درست تجهیزات صوتی مانند میکروفونها، بلندگوها، و آمپلیفایرها با هم است. عدم تطابق امپدانس میتواند منجر به افت کیفیت صدا، کاهش حجم صدا یا حتی آسیب به دستگاهها شود. برای مثال اگر امپدانس اسپیکر با آمپلیفایر همخوانی نداشته باشد، ممکن است توان تولیدی بهینه نباشد و با افت کیفیت صدا روبرو شویم.
- امپدانس میتواند بر میزان مصرف انرژی نیز تأثیر بگذارد. به عنوان مثال، در مدارهایی که برای انتقال سیگنال طراحی شدهاند، تطبیق امپدانس کمک میکند تا تلفات انرژی به حداقل برسد.
- به دلیل اینکه امپدانس متغیر و با تغییر فرکانس تغییر میکند و در فرکانسهای مختلف رفتار متفاوتی دارد. این موضوع در طراحی فیلترهای الکترونیکی، تقویتکنندهها و شبکههای مخابراتی نقش مهمی ایفا میکند.
- در مدارهای الکترونیکی، تطبیق امپدانس از بازتاب سیگنال جلوگیری کرده و کارایی را افزایش میدهد.
بیشتر بدانیم: هر آنچه درباره انواع باند و بلندگو باید بدانیم
امپدانس اسپیکر چیست؟
امپدانس اسپیکر به میزان مقاومت داخلی سیم پیچ یک بلندگو گفته میشود. در واقع، امپدانس بلندگو یا اسپیکر میزان باری است که روی تقویتکننده قرار میدهد و میزان آن تا حدودی با بلندی صدای باند مرتبط است. لازم به ذکر است که مقدار امپدانس بلندگو متغیر است و با تغییر فرکانس صدا در یک بازه مشخص تغییر میکند. به همین دلیل معمولاً به صورت یک مقدار اسمی مانند 2Ω، 4Ω، 6Ω، یا 8Ω و 16 Ω بیان میشود.
اهمیت توجه به امپدانس اسپیکر
- یکی از موارد مهمی که باید هنگام خرید انواع باند و اسپیکر به آن توجه کنید امپدانس است. آمپلیفایرها برای خروجی خود یک محدوده امپدانس مشخص دارند. اسپیکری که خریداری میکنید باید با امپدانس آمپلی فایر منطبق باشد. امپدانس نامناسب میتواند باعث مشکلاتی شود از جمله:
- اگر امپدانس اسپیکر پایینتر از محدوده مناسب امپدانس آمپلیفایر باشد آمپلیفایر بیش از حد جریان میکشد و باعث داغ شدن امپلی فایر میشود و ممکن است باعث آسیب دیدگی یا خاموشی دستگاه شود.
- اگر امپدانس اسپیکر بالاتر باشد صدای اسپیکر ضعیفتر میشود زیرا توان کمتری منتقل میشود.
- تطبیق امپدانس درست باعث میشود که حداکثر توان از آمپلیفایر به اسپیکر منتقل شود و از مصرف بالای انرژی جلوگیری میکند.
- امپدانس به عملکرد اسپیکر در فرکانسهای مختلف تا حدودی به امپدانس بستگی دارد. انتخاب امپدانس مناسب باعث میشود اسپیکر بتواند صدای واضحتر و بدون اعوجاج تولید کند.
معرفی کامل اصطلاحات و مشخصات یک باند مناسب

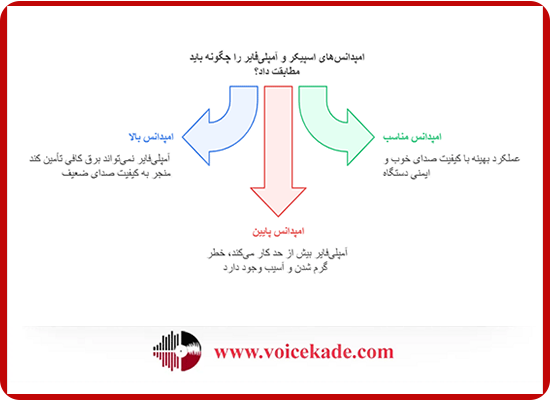

رنج مناسب امپدانس اسپیکر را چگونه انتخاب کنیم
انتخاب رنج مناسب امپدانس برای اسپیکر به آمپلیفایری که استفاده میکنید و کاربرد مورد نظر شما بستگی دارد. معمولاً امپدانس اسپیکرها در رنج 4، 6 و 8 اهم تولید و به بازار عرضه میشود.
رنج امپدانس 4 اهم: این رنج امپدانس جزء رنج پایین محسوب میشود و برای آمپلی فایرهای قدرتمند مناسب است. این رنج توان بالاتری را از آمپلی فایر به اسپیکر منتقل میکند اما در اصطلاح آمپلی فایر جریان بیشتری میکشد. این رنج امپدانس بیشتر برای سیستمهای خودرو و منازل استفاده میشود.
رنج امپدانس 6 اهم: این رنج امپدانس یک رنج میانه به حساب میآید و عملکردی بین 4 و 8 اهم دارد و معمولا در سیستمهای صوتی مدرن استفاده میشود
رنج امپدانس 8 اهم: این رنج امپدانس یک رنج بالا محسوب میشود و برای اسپیکرهای حرفه ای استاندارد است. در این رنج آمپلی فایر به جریان کمتری نیاز دارد و پایدار تر کار میکند.
نکته قابل ذکر این است که در صورت استفاده از چند اسپیکر در یک سیستم باید به نحوه اتصال آنها توجه کنید زیرا نحوه اتصال آنها (سری یا موازی) بر امپدانس کلی تأثیر میگذارد. به طور کلی در اتصال موازی، امپدانس کاهش مییابد و در اتصال سری، امپدانس افزایش پیدا میکند.
امپدانس هدفون
هدفونها نیز دارای امپدانس متفاوتی هستند. معمولا امپدانس هدفونها بین 8 تا 600 اهم است. هدفونهای با امپدانس پایین زیر 50 اهم برای دستگاههایی مانند موبایل و تبلت مناسب هستند، در حالی که هدفونهای با امپدانس بالا بیش از 100 اهم نیاز به آمپلیفایر قویتری دارند و برای کاربردهای حرفهای استفاده میشود.
کابل صوتی
در سیستمهای صوتی حرفهای، کابلها نیز دارای امپدانس مشخصی هستند که بر انتقال سیگنال و کاهش نویز موثر است.
آیا وجود امپدانس در تجهیزات صوتی مفید است؟
اگر تطبیق امپدانس به درستی انجام شود امپدانس مفید است زیرا در سیستمهای صوتی، تطبیق مناسب امپدانس باعث انتقال بهینه انرژی و تا حدودی صدای بالاتر میشود. در مدارهای الکترونیکی نیز تطبیق امپدانس از بازتاب سیگنال جلوگیری کرده و کارایی را افزایش میدهد. همچنین در طراحی مدارها و تجهیزات صوتی، امپدانس به عنوان یک عامل مهم در نظر گرفته میشود تا عملکرد دستگاه بهینه باشد.
اما در صورت عدم تطابق ممکن است باعث کاهش توان و بلندی صدا، مصرف انرژی بیشتر و یا آسیب به تجهیزات صوتی شود. امپدانس بالا ممکن است منجر به افت سیگنال شود، در حالی که امپدانس پایین میتواند باعث بار اضافی روی منبع تغذیه یا آمپلیفایر شود.
کلام آخر
ما در این مقاله سعی کردیم شما را با مفهوم امپدانس به زبان ساده در انواع درستگاههای صوتی آشنا کنیم. توجه به امپدانس در هنگام خرید انواع تجهیزات صوتی از جمله اسپیکر و تطابق دادن آن با دستگاههای دیگر اهمیت زیادی دارد. با خواندن این توضیحات اگر هنوز نمیدانید امپدانس چیست و مطمئن نیستید که چه تجهیزاتی را با چه امپدانسی خریداری کنید متخصصان باتجربه ما در مجموعه ویسکده آماده ارائه مشاوره در خرید و تامین تجهیزات صوتی هستند. برای کسب اطلاعات با شماره 02191692311 تماس بگیرید.
